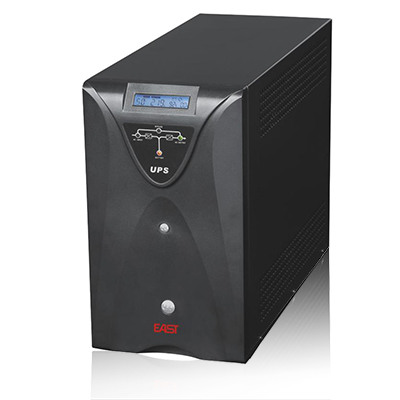

易事特EA600N在线互动式UPS电源

在线互动式UPS电源额定容量：0.5-3KVA

工作方式：在线式应用领域：家用PC、SOHO小型办公环境、ATM系统。。。。。。。EA600N系列在线互动式UPS电源是易事特公司针对市场计算机周边设备的用电特性要求研发的，，，，，，具有节能、环保等功能的正弦波在线互动式UPS,产品采用微电脑（CPU）控制技术，，，，，，具有在线稳压、短路保；；；；；ぁ⒛姹淦德首远鹘凇⑹涑龉亍⒌绯爻涞绻芾怼⒓嗖獾榷嘀止δ，，，，，，LCD+LED显示方式，，，，，，不仅通过可以直观的了解产品当前的运行状态，，，，，，还可以通过LCD显示屏直观的了解产品的各项运行参数。。。。。。。智能监控系统可以通过RS232/USB电脑连接，，，，，，实时监测UPS系统的各项运行参数，，，，，，直接控制UPS的运行、测试，，，，，，定时开机、关机，，，，，，还可以通过SNMP卡实现远程监控。。。。。。。该系列产品具有高稳定性、高可靠性、高实用性，，，，，，是电脑及周边电子设备的理想电源。。。。。。。

高可靠性

 先进的微电脑（CPU）控制技术，，，，，，更加快捷、准确进行数据处理与控制，，，，，，在线互动式设计，，，，，，高速在线稳压技术，，，，，，在系统正常运行时，，，，，，系统采用先进的BOOST充电系统，，，，，，及时给电池补充电能，，，，，，保证内置电池能量充足，，，，，，采用先进霍尔器件保证了产品检测系统更加完美，，，，，，高速功率MOS加上微电脑控制技术，，，，，，进一步保证了产品的可靠性、先进性。。。。。。。

纯正弦波技术

 本产品采用先进的SPWM调制技术，，，，，，控制高速功率MOS,利用隔离变压器升压技术，，，，，，通过LC滤波器后形成稳压、稳频的标准正弦波电压供给负载使用，，，，，，减少对负载的噪声干扰。。。。。。。

LCD+LED显示方式

 直观的LED流程、状态显示

 LCD直接显示产品的各项运行参数

节能、环保模式

 本产品采用同步稳压技术，，，，，，在正常工作状态，，，，，，产品损耗极低，，，，，，效率达96%以上，，，，，，比普通UPS节能15%以上。。。。。。。

超宽的输入范围

 UPS具有高效的在线同步稳压技术，，，，，，输入从165-275Vac（可定制145-275Vac）安全运行，，，，，，大大的降低UPS内置电池的使用频次，，，，，，有效的延长了电池的使用寿命。。。。。。。

自动选频

 当UPS接入市电频率为50Hz或60Hz时，，，，，，UPS会自动检测市电频率，，，，，，当市电断电后，，，，，，UPS输出电压频率将与市电频率相同（50Hz或60Hz）

高速同步转换

 系统具有自动跟踪市电相位功能，，，，，，确保逆变器输出电压与市电电压完全同相，，，，，，有效的降低了UPS的转换时间以及在切换时产生的尖峰浪涌电压，，，，，，确保对用电设备无干扰、无损害。。。。。。。

人性化报警系统

 UPS在电池供电初期，，，，，，会发出 5秒1次的鸣叫报警，，，，，，约40秒后自动消音，，，，，，不再干扰工作环境；；；；；；

 当电池即将耗尽时，，，，，，UPS再次启动急促的鸣叫报警，，，，，，频率为0.2秒1次，，，，，，提醒工作人员，，，，，，电池耗尽，，，，，，UPS即将关机；；；；；；

 当电池耗尽时，，，，，，UPS会自动关机，，，，，，保；；；；；さ绯亍。。。。。。

无人值守与智能监控

 本产品设有自动开关机功能，，，，，，适应无人监控场所以及异地监控地区，，，，，，发生长时间断电时，，，，，，本产品还可以通过RS232串口或USB口与PC通讯，，，，，，实现实时监控、测试以及定时关机、开机，，，，，，还可通过SNMP网络系统实现异地监控、测试进行定时关机、开机的操作。。。。。。。

智能空载自动关机技术（选件）

 当UPS接入市电时（打开后板开关），，，，，，UPS将自动开机，，，，，，无须任何操作，，，，，，同时将给电池充电；；；；；；

 设备处于关机状态停电时，，，，，，该系统将自动检测负载，，，，，，若负载小于5％时，，，，，，UPS将判定为；；；；；；

空载状态，，，，，，1分钟后自动关机，，，，，，减少损耗，，，，，，有效的延长了电池的使用寿命；；；；；；

在线UPS保；；；；；すδ

 市电时超载：市电时，，，，，，UPS负载超过110%时报警，，，，，，60秒后转旁路供电，，，，，，减载后，，，，，，自动恢复正常；；；；；；

 逆变正常过载：负载超过110%时报警，，，，，，在60秒内减载至额定范围之内，，，，，，系统正常供电；；；；；；超时，，，，，，系统将会自动关机, 市电恢复自动开启。。。。。。。

 逆变异常过载：负载超过125%时报警，，，，，，在5秒后将会自动关机，，，，，，市电恢复自动开启。。。。。。。

 短路保；；；；；ぃ耗姹渥刺氯羰涑鏊布涑寤鳌⒍搪,设备会限流输出,若超过10ms,系统会自动关机。。。。。。。

电池检测

 产品可以与后台监控软件配合定时检测电池状态，，，，，，若UPS电池以及连接线开路或者电池出现故障，，，，，，UPS会将检测到的电池故障信息通过串口 通知用户。。。。。。。同时，，，，，，UPS会自我保；；；；；，，，，，，关闭充电系统，，，，，，并切至旁路供电模式。。。。。。。

易事特EA600N详细参数

基本参数

UPS类型在线式额定功率500VA—3000VAKVA负载功能负载种类：个人电脑、银行终端机系统、ATM、医疗系统整机效率市电模式≥96%

输入输出参数

输入参数输入电压范围：165Vac～275Vac / 150Vac～275Vac (定制)

输入频率范围：45-65HZ（超频自动转逆变供电）

输入功率因素（AC/DC）：≥0.98输出参数输出电压范围：190—245Vac

通信和管理

接口端口RS232/USB/SNMP（可设定时关机、开机功能）面板显示LED/LCD+LED面板显示报警功能市电异常：1次/4秒，，，，，，40秒后自动消音

电池低压：1次/0.2秒

过载：1次/1秒过载能力市电过载：110%60秒转旁路供电，，，，，，120%30秒转旁路供电，，，，，，减载自动恢复

短路：过流保；；；；；て

电池和运行时间

电压电流24VDC，，，，，，36VDC，，，，，，48VDC

充电电流(长机)：10A（最大）充电时间6小时到容量90%

环境

工作环境工作温度：0-40℃，，，，，，工作湿度：0-95%（无冷凝）噪音值(dBA)≤50dB

其它参数

其它性能逆变状态：

逆变输出电压：220Vac±5%

输出频率：50/60Hz±1%自适应

输出功率因数：≥0.6

波形失真度：线性额定负载≤5%

电池备用时间≥10分钟（计算机负载）

转换时间：5ms典型值 ，，，，，，最大8ms

最大效率≥80%或≥85%

逆变过载：110%60秒关机，，，，，，120%5秒关机

空载自动关机（选件）：负载<5%，，，，，，1min系统自动关机

短路：系统自动关机其它特点输出插座：多功能插座/按客户需求

浪涌保；；；；；ぃ貉〖

电磁兼容：符合EN62040-2:2006；；；；；；EN61000-3-2:2006；；；；；；EN61000-3-3:2008

防护等级：IP20
